分享電動葫蘆接線圖及接線步驟
編輯：凌鷹起重機械
瀏覽：13621
添加時間：2017-12-18 09:27:41
電動葫蘆的接線步驟是很多人都需要了解的，接線成功，可以保證電動葫蘆的正常運轉。
首先用萬用表側電阻，從電動葫蘆電機里出來的三根線，有一根是公共真個線，另外兩根是繞組的進線。(如不分主副的話兩根繞組進線和公共端線的電阻是一樣大的 ，如分主副繞組的話主繞組和公共端得電阻要大于副繞組和公共真個電阻)。
判斷主副繞組，看電動葫蘆電機中的線的根數判定，分主副繞組并且要求是正反轉的話從電機里出來線的根數至少是4根，如是3根就可判定是不分主副繞組。
電動葫蘆接線主要是葫蘆主體和手柄的操作，一般情況下，操作手柄上設有六個按鈕，分別是紅、綠和四個方向鍵，葫蘆上有接線端的子排，也就是用于連接葫蘆主體與手柄的地方，根據線所對應的顏色，進行接線即可。

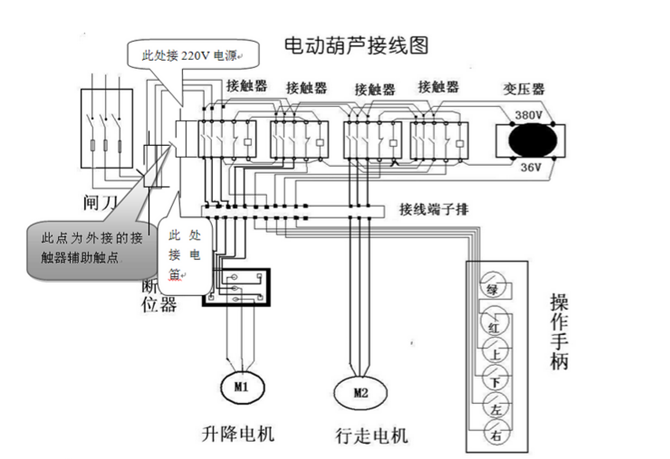

1、如圖中的上下提升、左右行走接觸器，在接觸器上增加輔助觸點(帶常開點位的)將報警電笛接在輔助觸點的常開點兩端，當操作手柄按下使接觸器吸合后輔助觸點常開點相應吸合導通電笛回路從而發出報警信號。
2、如圖所示，根據電動葫蘆功能不同需要將所有的上行、下行、左行、右行或前后行走的動力電源接觸器增加接觸器常開輔助觸點。
3、此類接線有一個弊端，就是電笛的電源電纜必須跟著電動葫蘆的動力電纜滑線一塊在鋼絲繩走。
4、還有一種方法增加無線遙控器，可以通過無線遙控器的收發裝置將電笛固定在電動葫蘆頂端，這樣既省電纜又省事，簡單的通過無線遙控的單片機即可控制電動葫蘆的各個動作而且可以起到控制電笛發出警示的接通作用。
小編已經對電動葫蘆的接線步驟進行了相信的闡述，并配有接線圖，如還不了解，可以咨詢：18611422091。
