編輯：凌鷹起重機械   瀏覽：1963   添加時間：2020-06-04 09:48:50

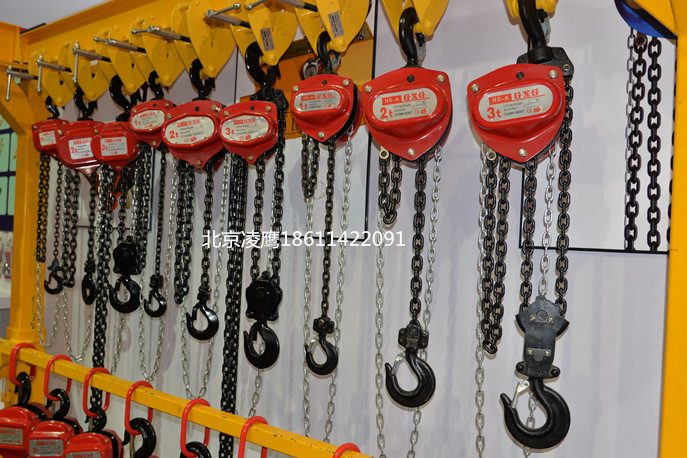

手拉葫蘆作為關鍵的工藝設備和重要的輔助機械，應用十分廣泛，一個完整的作業循環包括取物、起升、卸載。然后返回原處等環節。經常起動、制動、正向和反向運動時起重機械手拉葫蘆的基本特點。手拉葫蘆的裝配工序如下：

手拉葫蘆的裝配過程：先是液壓機來完成左墻板、右墻板和外墻板和配件的壓合，壓機配件有：在左墻板上鋼套和軸承圈，在右墻板上有鋼套、軸承圈、支撐桿、棘爪銷、外墻板上壓合鋼套，無齒短軸壓合在片齒的花鍵孔內等。然后在小裝上，主要裝配部件有：吊鉤和卡索板；棘爪裝在右墻板的棘爪銷上和棘爪彈簧等。

之后是在大裝上也是整個葫蘆的裝配，先在左墻板上把起重鏈輪裝在軸承圈內（轉動應靈活），導論裝在軸承圈旁的導論孔內（導論的作用時起重鏈條是繞在起重鏈輪上，在吊起重物時，用導論限制鏈條爬行運動軌跡，以防止起重鏈條甩出或炸開），擋板裝在起重鏈輪下方的長方孔內（擋板的作用主要是防止鏈條纏繞在起重鏈輪上），把右墻板套在左墻板上三個支撐桿上，各裝配孔對齊裝配到位，現在開始裝配右墻板，花鍵孔齒輪裝在起重鏈輪軸頸的花鍵齒上，無齒長軸上抹上適量的黃油有做于潤滑，減少磨損，之后插入起重鏈輪的中心孔內（裝動應靈活）；在片齒輪裝配時，片齒輪和無齒短軸壓合在一起的，也就是無齒短軸的一端軸頸裝入在起重鏈輪的兩旁對應鋼套孔內，要注意片齒輪上刻制的“0”位，兩個片齒輪的零位相對于無齒長軸在一條線上，這是因?yàn)樵诩庸X輪時的零位標記易于裝配（若零位不對應則在吊起重物時會有噪聲出現或卡死現象），現在兩級減速已經裝配完整：無齒長軸與片齒輪嚙合為I級傳動齒輪減速，卡齒輪帶動無齒短軸與花鍵孔齒輪嚙合為II級傳動齒輪減速，在無齒長軸和片齒輪、五齒短軸和花鍵孔齒輪嚙合處抹上適量的黃油，起到潤滑防銹，減少磨損和傳動阻力；再用外墻板的兩個鋼套孔套在兩個五齒短軸的另一端軸頸上，這樣就可以保證中心距不會改變，而且也起到支撐固定的作用，再把上吊鉤和左、右墻板上的吊鉤孔對應把上鉤軸插入孔內（吊鉤需擺動和旋轉靈活）。裝上手罩殼以固定外墻板，鎖緊三個螺母。

?

?

?
